噴泉工程設計及施工規程——給水排水

1 給水排水系統的設計應符合現行國家標準《建筑給水排水設計規范》GB 50015的有關規定。

2 給水排水系統的設計應滿足噴泉水景工程的水量、水壓和水質的要求。

3 噴泉水景工程的水源應根據區域內條件選擇。

4 天然或人工河道、湖泊、水庫應經污水截流整治后，經河道清淤和堤岸護坡等治理后，方可作為噴泉水景水體。

5 噴泉水景工程的水體水質應符合下列規定：

    1 人體非全身性接觸的水景景觀用水水質應符合國家標準《地表水環境質量標準》GB 3838-2002中規定的Ⅲ類標準；

    2 人體非直接接觸的水景景觀用水水質應符合國家標準《地表水環境質量標準》GB 3838-2002中規定的Ⅳ類標準；

    3 高壓人工造霧設備的出水水質應符合現行國家標準《生活飲用水衛生標準》GB 5749的有關規定；

    4 在水資源匱乏地區，采用再生水(中水)作為初次注水或補水水源時，其水質不應低于現行國家標準《城市污水再生利用景觀環境用水水質》GB／T 18921的有關規定。

6 噴泉水景工程的水體水質不能達到本規程第5條規定的水質標準時，應采取水質凈化處理措施。

7 水質保障措施及水質處理方法應符合下列規定：

    1 水質保障措施及水質處理方法的選擇應經技術經濟比較確定；

    2 宜利用天然或人工河道，且應使水體流動；

    3 宜通過設置噴泉、瀑布、跌水等措施增加水體溶解氧；

    4 流動緩慢的靜態自然水體宜采取生態修復工程凈化水質；

    5 應采取抑制水體中菌類生長、防止水體藻類滋生的措施；

    6 容積小于等于500m3的景觀水體，宜采用物理化學處理方法；

    7 容積大于500m3的景觀水體，宜采用生態生化處理方法。

8 噴泉水景人工水體注水充滿時間，應根據水池體量、使用性質、水源條件等因素確定。

9 噴泉水景工程補水的水源應符合本規程第3條的規定。

10 噴泉水景工程需要人工補水時，補水量應按下式計算：

    式中：Q——補水量(m3／d)；

          Q1——蒸發量(m3／d)；

          Q2——漂移損失量(m3／d)；

          Q3——滲漏量(m3／d)；

          Q4——其他或未預見損失水量(m3／d)。

11 噴泉水景工程注水、補水系統應安裝用水計量裝置。

12 各類封閉的人工水體用水應循環使用，并應符合下列規定：

    1 水量在100m3以下時，不宜設置單獨的水質處理循環系統。

    2 水量在100m3～500m3時，宜設置獨立的水質處理循環系統。

    3 水量在500m3以上其水質不能達標時，應設置獨立的水質處理循環系統。

    4 旱泉應設置水質處理系統。

    5 水處理系統的循環周期應根據水體水量、水體水質確定，不同水量及不同水質的水處理系統的循環周期應符合表12的規定。

    6 當多個噴泉水景水池共用一個水處理循環系統時，應符合下列規定：

        1)每個水池的回水應分別接至水處理循環系統，且應在各回水管上設置調節控制閥；

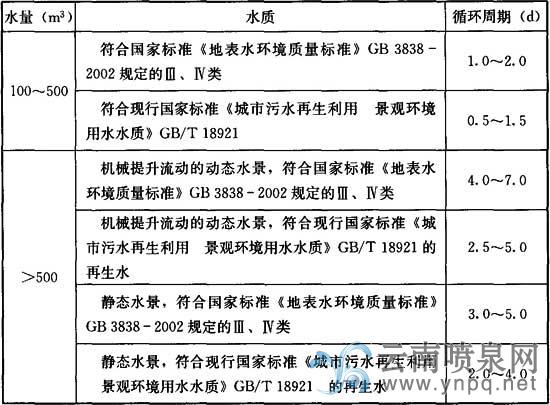

表12 不同水量及不同水質的水處理系統的循環周期

        2)凈化后的水應分別輸送至每個水池，且應在每個水池的給水管上設置調節控制閥；

        3)同一噴泉，由多個不同高程的水池組成時，在循環給水管道上應設置止回閥。

13 單獨設置的專用泵房宜靠近噴泉水景水體。

14 水景水池池底平面形狀和尺寸應滿足管道、水泵、給水口、排水口、溢流口、泵坑(或吸水坑)等的布置要求。

15 水景水池內最高噴水水柱距水池邊緣或收水線邊緣的距離，應根據水柱高度、水滴飄移距離核算，且不得小于水柱高度的一半。水池收水線范圍內收水坡度應坡向水池中心，且收水坡度不應小于2％。

16 旱泉的水池管溝宜采用槽溝形設計，且水池中心應設置調蓄水池。其調蓄水池的容積應根據耗水量和調節水量確定。

17 水池深度應根據水景形式、噴頭性能參數、數量、配水管管徑、水泵設置方式及施工安裝要求等因素確定。

18 水景造景給水系統水泵應符合下列規定：

    1 水泵流量和揚程應根據造景系統設計規模、噴頭水力參數、噴頭數量、管道系統的水頭損失和噴頭的局部水頭損失及水頭位置等因素經計算確定；

    2 水泵宜選用潛水泵，池水較淺或要求水泵高度較低的場所宜選用臥式潛水泵；

    3 壓力需求不同的噴泉造景單元的給水系統，水泵宜分開設置；

    4 在允許游人涉水的區域，應在池外設置專用泵房，水泵宜采用離心泵，吸水方式宜采用自灌式或自吸式；當必須在池內設置水泵時，應采取防觸電等安全措施；

    5 人造水景給水系統可不設置備用泵。

19 水處理系統水泵應符合下列規定：

    1 水泵的流量和揚程應根據設計循環水量、景觀水體液位差及管道系統的水頭損失等經計算確定；

    2 設在景觀水池之外的水泵宜選離心泵，并應符合本規程第20條的規定；

    3 水景水處理系統可不設置備用泵。

20 潛水泵濾網的選擇應符合下列規定：

    1 當所選噴頭的噴嘴口徑小于潛水泵進水濾網孔徑時，應在水泵進水口處增設濾網，濾網孔徑宜大于45目小于30目；

    2 濾網應采用不銹鋼、銅等耐腐蝕性材料。

21 閥門的選擇應符合下列規定：

    1 管徑小于等于50mm時，宜采用截止閥；管徑大于50mm時，宜采用閘閥或蝶閥；

    2 雙向流動的管段上，應采用閘閥；

    3 快速啟閉的閥門，應采用快開閥；

    4 連接噴頭支管上的調節閥，可選用不銹鋼材質或銅材質的調節閥；當支管上不裝調節閥時，應在每臺水泵的出水管或干管上安裝調節閥，調節閥可選用閘閥或蝶閥；

    5 兩臺以上水泵并聯工作或交替工作時，每臺水泵出水管上應設置止回閥；

    6 程控噴泉、音樂噴泉、跑泉、跳泉等，當采用閥門控制時，可選用水下專用閥門。

22 有水位控制和補水要求的噴泉水景工程應設置給水管、配水管、循環水管、溢流管、排水管等配件設施。管道的設置應符合下列規定：

    1 設置在水景水池外的水泵，在供給不同噴頭組的分供水管上應設置流量調節裝置，其位置應設在便于觀察噴射水流處，且應隱蔽和便于操作；

    2 管路變徑處應采用異徑管及異徑管件作漸變連接方式；

    3 管道連接處應嚴密、光滑、牢固。

23 噴泉水景水池的給水口設置數量、大小應滿足水池注水、補水時的水量要求。

24 噴泉水景水池的排水口、溢水口設置應符合下列規定：

    1 設置給水口的噴泉水景工程均應設置排水口，暴雨不允許池水水位升高時，應設置溢水口；

    2 排水口的設置數量、大小應滿足水池排水量的要求；

    3 宜采用重力排水方式；

    4 池底排水口應設格柵，柵條間隙應經計算確定；

    5 溢水口的形式、尺寸應滿足溢水量的要求；

    6 溢水口宜設置格柵，柵條間隙應經計算確定。

25 噴泉造型類給水系統，每組造型的管道、閥門和噴頭宜構成一個獨立的運行單元。每個運行單元中的噴頭宜采用相同的型號、規格。

26 噴泉水景管網主管道設計流速宜按表26的規定選用。

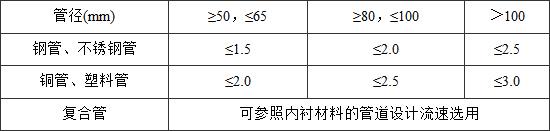

表26 管道設計流速(m／s)

管徑

≥50，≤65

≥80，≤100

＞100

鋼管、不銹鋼管

≤1.5

≤2.0

≤2.5

銅管、塑料管

≤2.0

≤2.5

≤3.0

復合管

可參照內襯材料的管道設計流速選用

27 不應發散的噴泉水景造型，其噴頭前應有一段長度不小于10倍噴頭入口管徑的直管段，有特殊要求時可設置整流裝置。

28 噴泉水景噴頭的選取應符合現行行業標準《噴泉噴頭》CJ／T 209的有關規定。室外噴泉工程應采用不銹鋼或銅質的噴頭，室內噴泉工程可選用工程塑料或尼龍的噴頭。

29 管材的選擇應符合下列規定：

    1 管材的材質應根據環境與水景水體的水質確定；

    2 室外噴泉水景工程，管道和其他配件的材質不應采用易老化、脆化、變形的塑料或橡膠；

    3 噴泉工程的管道宜選用不銹鋼管、銅管、熱鍍鋅鋼管及PE、PPR、PVC塑料管等，接口可采用焊接、卡壓、法蘭等方式連接。當采用焊接時，熱鍍鋅鋼管的焊口應進行防腐處理，不銹鋼管的焊口應進行鈍化處理。

30 冰凍地區噴泉水景工程的防凍措施應符合下列規定：

    1 冰凍期停運的噴泉水景工程，所有管道、設備及池體應有放空措施；

    2 河湖上的噴泉水景工程，冰凍面以上管道應采取放空措施。冰層較薄地區冰凍層內的管道、噴頭可采取電伴熱等措施；在冰層較厚地區不應在冰凍層內設置噴頭、閥門、水泵等。

31 高壓人工造霧系統的噴頭、管材和配件宜選用不銹鋼、銅、尼龍等材料。當噴頭處于易受外力損傷的位置時，應采取防撞措施。

32 水幕系統設計應符合下列規定：

    1 在5℃～45℃的環境中，應正常工作。

    2 應根據水幕發生裝置形成的水幕參數合理選擇水泵。

    3 當風力小于等于3級時，水幕發生器所形成的水幕尺寸應滿足設計成像要求。扇形水幕張角應在160°～180°，水幕弦長與高比宜為3：1。當采用兩個扇形水幕疊加時，影像投影應作防失真處理。不宜使用扇形水幕時，應選用矩形水幕。

    4 水幕系統應滿足密封性能要求。

    5 水幕系統應滿足強度性能要求。

    6 采用鋼結構支撐固定水幕發生裝置時，支撐構件應符合現行國家標準《鋼結構設計規范》GB 50017的有關規定。
